Краткое описание

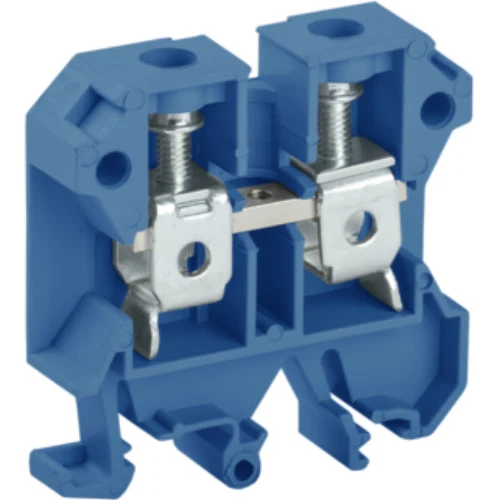

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.Испытание на превышение температуры (не более, чем 45°С).Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.Испытание падения напряжения (не более, чем 3,2мВ).
Технические характеристики
| Сечение одножильного жёсткого провода: | 6...25 мм² |
| Сечение многожильного гибкого провода: | 6...16 мм² |
| Номин ток In: | 85 А |
| Номин раб напряжение: | 800 В |
| Тип электрич соединения 2: | Винтовое соединение |
| Место соединения: | Сбоку (поперечное) |
| Количество полюсов: | 1 |
| Количество зажимных клемм на 1 полюс: | 2 |
| Тип монтажа: | DIN-рейка (стандарт) 35 мм |
| Материал изоляции корпуса: | Полиамид |
| Рабочая температура: | -60...+110 °C |
| Класс негорючести изоляц материала UL94: | V0 |
| Ширина или размер ячейки: | 12.0 мм |
| Длина: | 51,7 мм |
| Цвет: | Синий/голубой |
| Номин раб напряжение переменного тока Ue: | ≤ 800 В |
| Номин раб напряжение постоянного тока Ue: | ≤ 800 В |
| Номин частота: | 50 Гц |
| Номин напряжение изоляции Ui: | 6000 В |
| Макс поперечное сечение проводника: | 16 мм² |
| Материал зажима: | Сталь |
| Материал корпуса: | Полиамид |
| Климатическое исполнение: | УХЛ3 |
| Степень защиты - IP: | IP00 |
| Ширина: | 12 мм |
| Высота: | 50,5 мм |
| Номинальная способность к присоединению: | 6…16 мм² |
| Кол-во в комплекте: | 50 шт |
| Модель или исполнение: | Нулевая |
| Минимальное сечение: | 6.0 мм |
| Материал токоведущей части: | Латунь |
| Номин напряжение изоляции: | 1000 В |
| Степень защиты - IP с уст заглушкой: | IP20 |
| Степень защиты - IP без заглушки: | IP00 |
| Относительная влажность воздуха: | ≥ 90 |
| Степень загрязнения: | 3 |
| Ремонтопригодность: | Нет |
| Номин импульсное выдерживаемое напряжение: | 6 кВ |
| Тип электрич соединения 1: | Винтовое соединение |
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 5 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | - | 50 | 1000 |
| Единицы измерения | - | шт | шт |
| Тип упаковки | - | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | - | КАРТОН ЛАМИНИРОВАННЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | - | 4606056570274 | 4606056570281 |
| Вес брутто, кг | - | 1.35 | 27 |
| l, см | - | 29.3 | 50 |
| b, см | - | 13.4 | 34 |
| h, см | - | 4.8 | 32 |
Технические характеристики YZN30-016-K07
Основные характеристики
- Высота
- 50,5 мм
- Длина
- 51,7 мм
- Класс негорючести изоляц материала UL94
- V0
- Климатическое исполнение
- УХЛ3
- Кол-во в комплекте
- 50 шт
- Количество зажимных клемм на 1 полюс
- 2
- Количество полюсов
- 1
- Макс поперечное сечение проводника
- 16 мм²
- Материал зажима
- Сталь
- Материал изоляции корпуса
- Полиамид
- Материал корпуса
- Полиамид
- Материал токоведущей части
- Латунь
- Место соединения
- Сбоку (поперечное)
- Минимальное сечение
- 6.0 мм
- Модель или исполнение
- Нулевая
- Номин импульсное выдерживаемое напряжение
- 6 кВ
- Номин напряжение изоляции
- 1000 В
- Номин напряжение изоляции Ui
- 6000 В
- Номин раб напряжение
- 800 В
- Номин раб напряжение переменного тока Ue
- ≤ 800 В
- Номин раб напряжение постоянного тока Ue
- ≤ 800 В
- Номин ток In
- 85 А
- Номин частота
- 50 Гц
- Номинальная способность к присоединению
- 6…16 мм²
- Относительная влажность воздуха
- ≥ 90
- Рабочая температура
- -60...+110 °C
- Ремонтопригодность
- Нет
- Сечение многожильного гибкого провода
- 6...16 мм²
- Сечение одножильного жёсткого провода
- 6...25 мм²
- Степень загрязнения
- 3
- Степень защиты - IP
- IP00
- Степень защиты - IP без заглушки
- IP00
- Степень защиты - IP с уст заглушкой
- IP20
- Тип монтажа
- DIN-рейка (стандарт) 35 мм
- Тип электрич соединения 1
- Винтовое соединение
- Тип электрич соединения 2
- Винтовое соединение
- Цвет
- Синий/голубой
- Ширина
- 12 мм
- Ширина или размер ячейки
- 12.0 мм
